產品介紹

振動篩主要分為直線振動篩、圓振動篩 。振動篩按振動器的型式可分為單軸振動篩和雙軸振動篩。單軸振動篩是利用單不平衡重激振使篩箱振動，篩面傾斜，篩箱的運動軌跡一般為圓形或橢圓形。雙軸振動篩是利用同步異向回轉的雙不平衡重激振，篩面水平或緩傾斜，篩箱的運動軌跡為直線。振動篩有慣性振動篩、偏心振動篩、自定中心振動篩和電磁振動篩等類型。

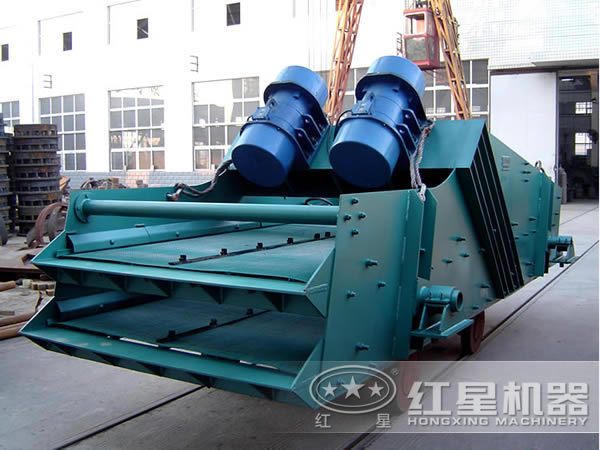

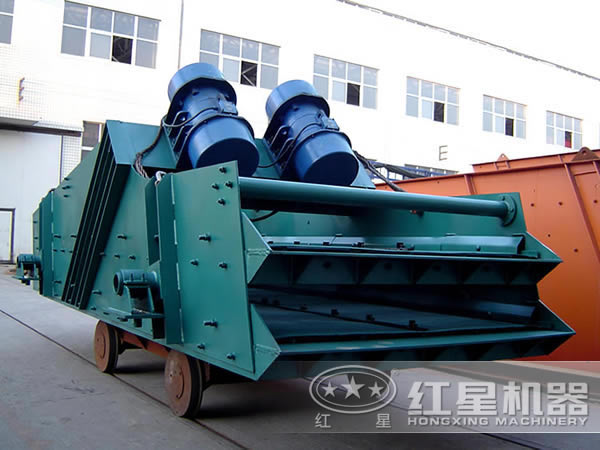

直線振動篩圖片實拍

直線振動篩

直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

直線振動篩工作原理

直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。 可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。最高篩分目數400目，可篩分出7種不同粒度的物料。

直線振動篩使用范圍

直線振動篩(直線篩)系高效新型的篩分設備，廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。直線振動篩(直線篩)穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。

直線振動篩亦可對粉狀、顆粒狀物料的篩選和分級，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。

電機使用說明：

基本原理系借電機軸上下端所安裝的重錘(不平蘅重錘)，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變原料的行進方向。

本系列電機滿足下列條件時，能連續輸出額定激振力。

1、振動加速度：不超過7g(g：重力加速度)

2、環境溫度：不超過40℃

3、海拔：不超過1000m

4、電源頻率：50Hz

5、電壓：380V

6、溫升：小于80K(電阻法)
